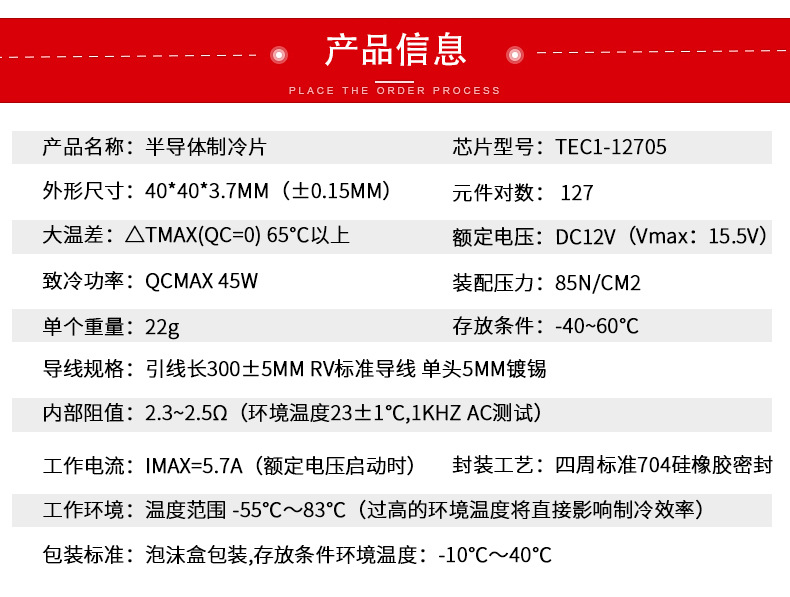

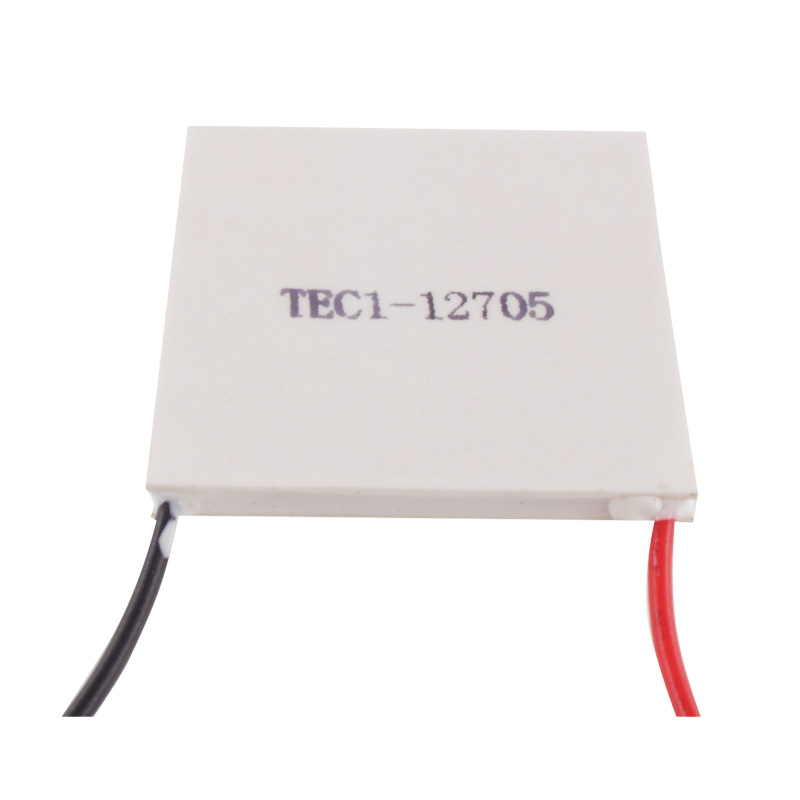

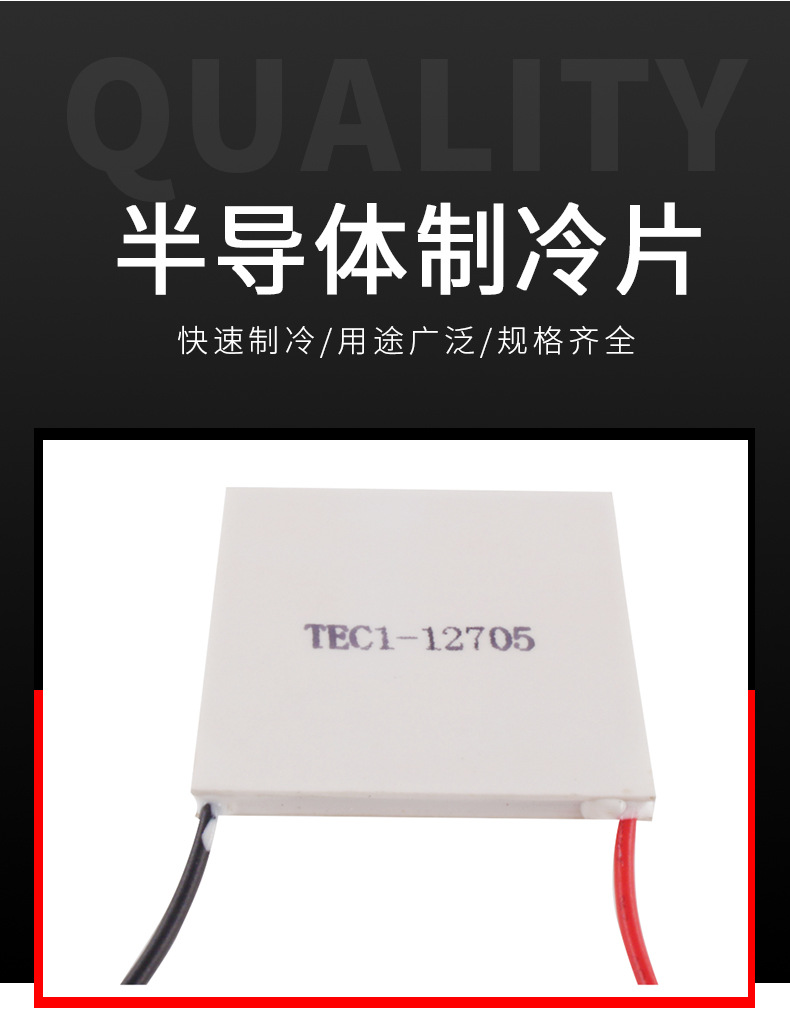

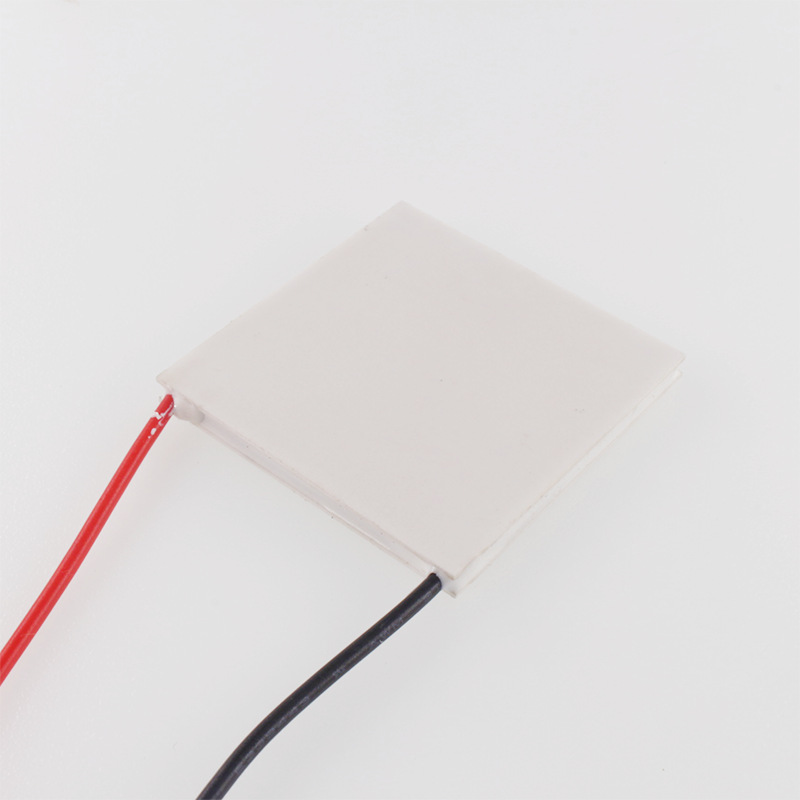

Полупроводниковый охладитель 40 * 40 TEC1 - 12705 Электронный охладитель CPU Электронный холодильник

Покупатель должен знать:

1. Холодильные пластины делятся на холодные, горячие две стороны. Холодильники обычно печатаются буквально.холодныйПоверхность, пустота дляЖараЛицо!

2. Холодильные пластины обычно загружаются напряжением DC12V (постоянный ток)!

3. В случае отсутствия радиатора при испытании холодильной пленки. Электричество не должно превышать двух секунд, иначе оно сгорит. Ответственный покупатель сам за себя!

Простой метод тестирования охлаждающих таблеток

                    Одна рука сжимает обе стороны охлаждающей пластины, а другая прижимает провод охлаждающей пластины к полюсам батареи (Красная линия на положительном полюсе, черная - на отрицательном.Если вы можете почувствовать микрохолодную сторону микротепла, это означает, что охлаждающая пластина хороша и может нормально работать.

Использование холодильных пластин

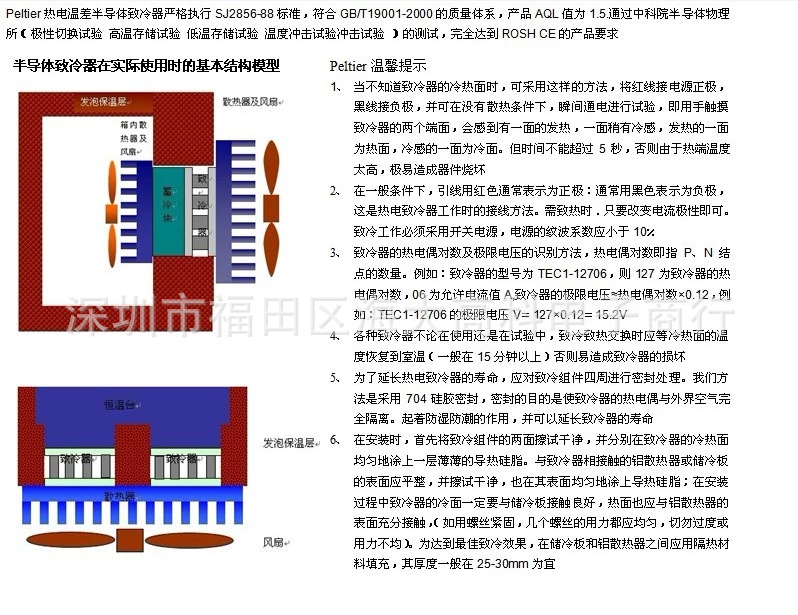

                           1. Рабочее состояние охлаждающей пластины - это нагревание с одной стороны охлаждающей стороны, при работе охлаждающей пластины должно быть хорошее охлаждение поверхности, строго запрещено включать охлаждающую пластину в течение более 2 секунд без охлаждения, что приводит к перегреву и сжиганию самонадеянности покупателя. Электричество при теплообмене охлаждающей пластины должно быть выполнено до тех пор, пока обе стороны холода и тепла не вернутся к комнатной температуре (обычно требуется более 5 минут), иначе это может легко привести к повреждению линии охлаждающей пластины и разрыву керамической панели.

2. Когда охлаждающая пластина используется в качестве охлаждающей, красная линия подключается к положительному полюсу источника питания, черная линия подключается к отрицательному полюсу источника питания, источник питания требует питания с помощью переключателя с коэффициентом текстуры менее 10%. Эта керамическая панель, которая обычно сваривается с проводом, является горячей поверхностью. Если красная линия подключена к отрицательному полюсу источника питания, а черная линия - к положительному полюсу источника питания, холодная и горячая пластина настроена лицом к лицу.

3. При отсутствии радиатора на тепловой поверхности охлаждающей пластины не включайте питание; Плохое охлаждение поверхности может привести к тому, что температура превысит предельную температуру поверхности охлаждения на 100 градусов, что приведет к перегреву охлаждающей пластины. Поскольку охлаждающая пластина охлаждается с использованием перепада температур поверхности охлаждения, чем ниже температура поверхности тепла, тем ниже температура поверхности охлаждения, эффект охлаждения лучше.

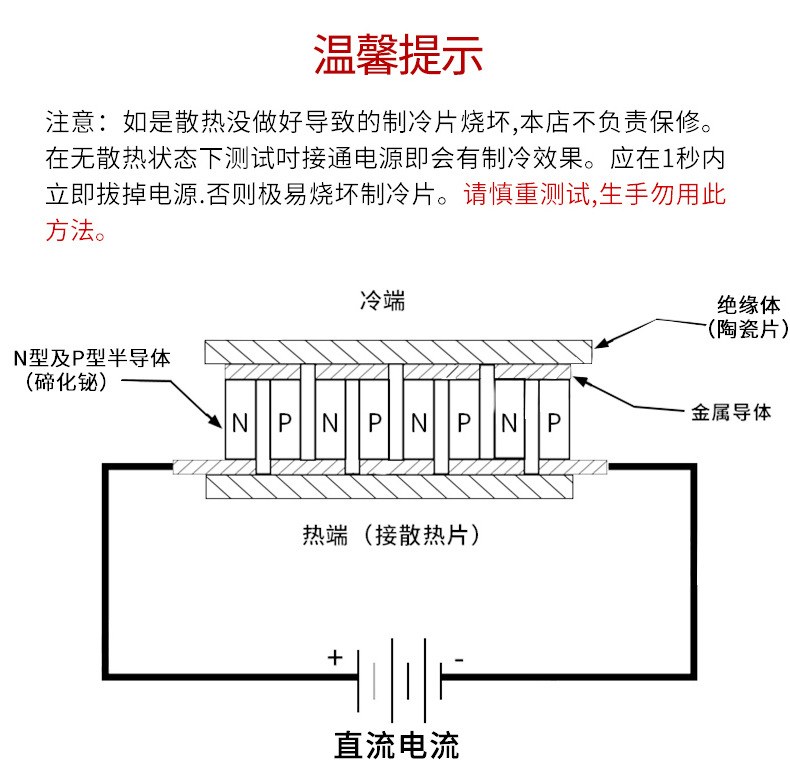

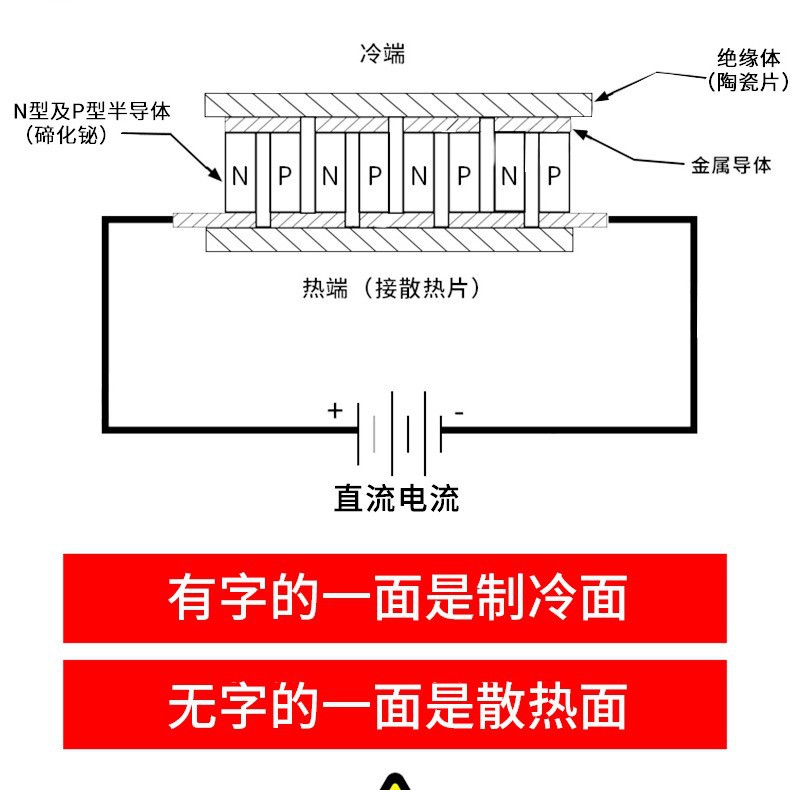

4. Холодильная пластина состоит из двух сторон керамических панелей и полупроводниковых материалов через сварочный материал с низкой температурой плавления, не имеет высокой прочности, относится к хрупкому материалу, пользователь должен быть легким, не должен ударяться, не говоря уже о падении с большой высоты, чтобы избежать повреждения, вызванного разрывом керамической панели.

Познакомьтесь с Холодильником

Правила именования модели охлаждающей пластины состоят из шести частей. Например, TEC1 - 12706

Часть: Термодальные электроохлаждающие компоненты обозначаются TE, сокращенно от Thermo - Electric на английском языке;

Часть II. Структурные категории, обозначающие охлаждающие пластины, обычно используемые керамические охлаждающие пластины（Площадь сечения термоэлектрических элементов больше1mmДва.С, небольшие керамические термоэлектрические охлаждающие компоненты, также известные как микроэлектрические охлаждающие компоненты (Площадь сечения термоэлектрических элементов1mmДва.) обозначается S, а также металлическая конструкционная формула обозначается M;

Часть III: Количество слоев (рядов), обозначающих охлаждающие пластины, выраженное одним арабским числом, количество слоев охлаждающих пластин варьируется от 1 до 6 слоев, чем больше слой, тем больше разница температур.

Часть четвертая: логарифм, представляющий пары охлаждающих пластин (количество узлов P и N), выражается тремя арабскими цифрами, например 127 пар.

Часть 5: Значение тока большой разности температур, допустимое для охлаждающей пластины, выражается двузначным арабским числом, например, 06, представляющим ток 6А, который является предельным током при нагруженном предельном напряжении при большом рассеянии тепла, когда повышение температуры охлаждающей сборки приводит к снижению значения тока.

Часть 6: Состояние внешней поверхности охлаждающей пластины, выраженное буквами не более двух цифр. Безметаллический слой не означает, односторонний металлизированный слой обозначается Т, а двухсторонний металлизированный слой - ТТ.

Практическое применение холодильных пластин

В практическом применении, охлаждающие пластины серии 127 (т. е. логарифм пары 127) обычно загружают напряжение 12 В. Например: TEC1 - 12706, предельное напряжение для логарифма пары * 0.12, или 127 * 0.12 ef 15.4 В, нормальное рабочее напряжение около 78% от предельного напряжения, или 15,4 * 78% = 12 В, рабочий ток при нормальном рабочем напряжении составляет около 78% от значения большого допустимого тока, или 6 * 78% = 4,7 А, напряжение становится низким, а затем становится ниже, чем выше температура теплоносителя на поверхности охлаждающей пластины, тем ниже ток; Приблизительная холодильная мощность охлаждающей пластины = логарифм пары * Большое допустимое значение тока * 0,07 = 127 * 6 * 0,07 e53 Вт; Разница температур и коэффициент использования охлаждающей пластины в практическом применении составляет около 60 - 70% от теоретического значения, а тепловая мощность охлаждающей пластины представляет собой сумму мощности охлаждающей пластины и производства охлаждающей пластины, поэтому коэффициент использования охлаждающей пластины при нагревании превышает 100%.
